钻孔机(无需搭建脚手架)进行坡面钻孔的施工

新技術情報登録【新的技术信息注册
NETIS - 国土交通省新技術情報登録 KT-010077-VE【岩栓施工法(无需脚手架)】
NETIS - 国土交通省新技術情報登録 KT-160024-A 【无脚手架4轮行驶钻孔工法】
北海道新技術情報登録 19991163
兵庫県新技術・新工法活用系统登録 040187
静岡県新技術・新工法活用系统登録 1218
锚索机无脚手架钻孔工法
在斜面上部的推定崩落线靠里设置的锚点和钢缆相连接固定.可以在斜坡任意位置进行钻孔施工.在高处的斜坡,陡峭的山坡,大坝工事现场,不需要搭建脚手架也可以安全又有效率地进行钻孔施工.因为省去了临时脚手架的搭建和拆除,所以大幅的缩短了工期和节省了人力.
   锚索机 01 锚索机 02  锚索机 05  锚索机 06  锚索机 07
岩栓工(単管)
岩栓工(二重管)
地锚工
  规格 规格 规格 规格 规格
PICKUP!
Anchor Lock Machin
ARM07-2号机【锚索机07-2】
无脚手架岩栓灌浆旋转钻工法对应机型

ARM07-2号机宣传视频(2018年制作

点击图像开始动画

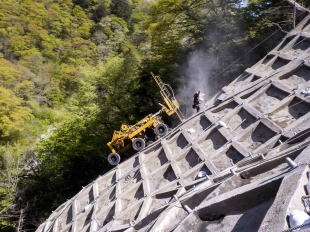

平成28年开始投入使用的ARM07-2型号机器搭载了能使其在高处坡面自由移动的装置、能够在不破坏坡面水泥框架的情况下进行施工。钻孔机的吊杆可以上下左右移动来调整角度,同时完成在同一位置三处的钻孔施工。本公司设计的ARM07‐2号机使用灌浆旋转钻孔即使在不稳定的地层也可以完成单管钻孔施工。
  ARM07-2号机上的搭载装置视频一览
  スパンナー装置  8轮装置

  脱轮防止装置  钻孔机可动一览
 PICKUP!
Anchor Lock Machin
ARM13-3号機【锚索机13-3】
8轮行驶二重管钻孔机(无需脚手架)
请看ARM13-3型号的视频
ARM13-3视频 ※点击画像观看视频

ARM13-3型是搭载了3t级冲击钻的二重管钻孔专用机型.同时也搭配了液压组合装置.能够在高处坡面以及陡坡上顺利的完成施工和移动

ARM13-3型
【规格】
 机器总重量   15,000kg
 全長  5,150mm
 高  3,550~4,550mm
 宽  2,990~6,000mm
 行驶装置  轮胎
 爬坡角度   0~90°

返回顶部

ARM01型
【规格】
 机器总重量   12,000kg
 全長   6,400mm
 高  2,900mm(平地行驶时)
 2,400 mm(搬运时)
 宽   3,400mm(施工时)
 2,400mm(搬运时)
 行驶装置  轮胎
 爬坡角度    0°~90°
 施工中的ARM01
如下图所示即使在斜面上ARM01上的工作台也可以保持水平。因为搭载了冲击钻,所以可以进行岩栓及锚点的施工。

返回顶部

ARM02型
【规格】
 机器总重量   5,000kg
 全長   4,400mm
 高  3,260mm(最大)
 2,560mm(搬运时)
 宽   2,980mm(施工时)
 追加作業台 650mm × 2    2,350mm(搬运时)
 行驶装置  轮胎
 爬坡角度    0°~80°
 下图ARM02型能够搭载冲击钻。
 返回顶部
ARM05型
【规格】
 机器总重量   11,840kg
 全長   4,875mm(施工时)
 5,330mm(平地行驶时)
 高  4,680mm(施工时)
 2,880mm(平地行驶时)
 宽   3,600mm(搬运时)
 2,510mm(平地行驶时)
 行驶装置  履带式
 爬坡角度    0°~75°
 履带式ARM05型号机能够搭载冲击钻进行施工。(装备液压组合)
 返回顶部
 ARM06型
【规格】
 机器总重量   4,200kg
 全長   5,100mm
 高   4,680mm(施工时)
  2,880mm(平地走行時)
 宽   3,600mm(搬运时)
 2,510mm(平地行驶时)
 行驶装置  橡胶履带
 爬坡角度    0°~90°

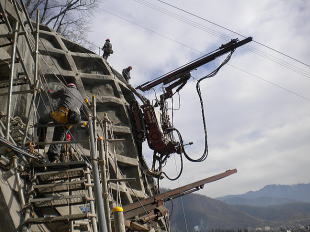

橡胶履带式岩栓钻孔专用机型ARM 06可以在坡面上移动进行钻孔施工。
 返回顶部
ARM07型
【规格】
 机器总重量   10,000kg
 全長    5,000mm
 高
 2,500mm(施工时)
 4,200mm(搬运时)
 宽
 2,500mm(施工时)
 4,200mm(搬运时)
 行驶装置  轮胎
 爬坡角度    0°~90°
07型-1号機7,500㎏
右图是ARM07型(图片是1号机)正在进行岩栓钻孔施工时的照片。在无脚手架陡坡现场施工时,能够达到不伤害现有的塑形好的坡面水泥框架的基础上来完成施工。
ARM07型进行钻孔时的视频
点击画像观看视频
查询 E-mail  info@taisho-kk.com
