RCM在高坡面挖掘工法

NETIS - 国土交通省新技術情報登録 KT-010076-V  RCM型号重机的NETIS登録内容点击这里
北海道新技術情報登録 19991377
兵庫県新技術・新工法活用系统登録 040185
静岡県新技術・新工法活用系统登録 1216


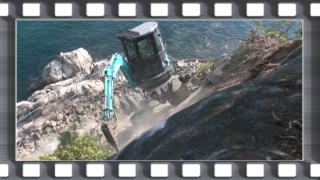

在高处斜坡上进行切割,削平,挖掘,塑造,拔根,现有的砂浆(向水泥或者石灰里混入沙)或者混凝土方块框架拆除等工作时,在斜面上部的推定崩落线靠里的位置,设置拥有足够承受力的锚点.这个锚点和机器上固定好的钢缆组合起来进行作业。
   和以前使用人力在高处进行作业时高危险度的机器相比,本机器可以实现迅速而又安全的施工.在有可能出现落石,塌方,特别是在灾害现场时.可以使用无线电进行远距离操作从而很好的保障了施工的安全。

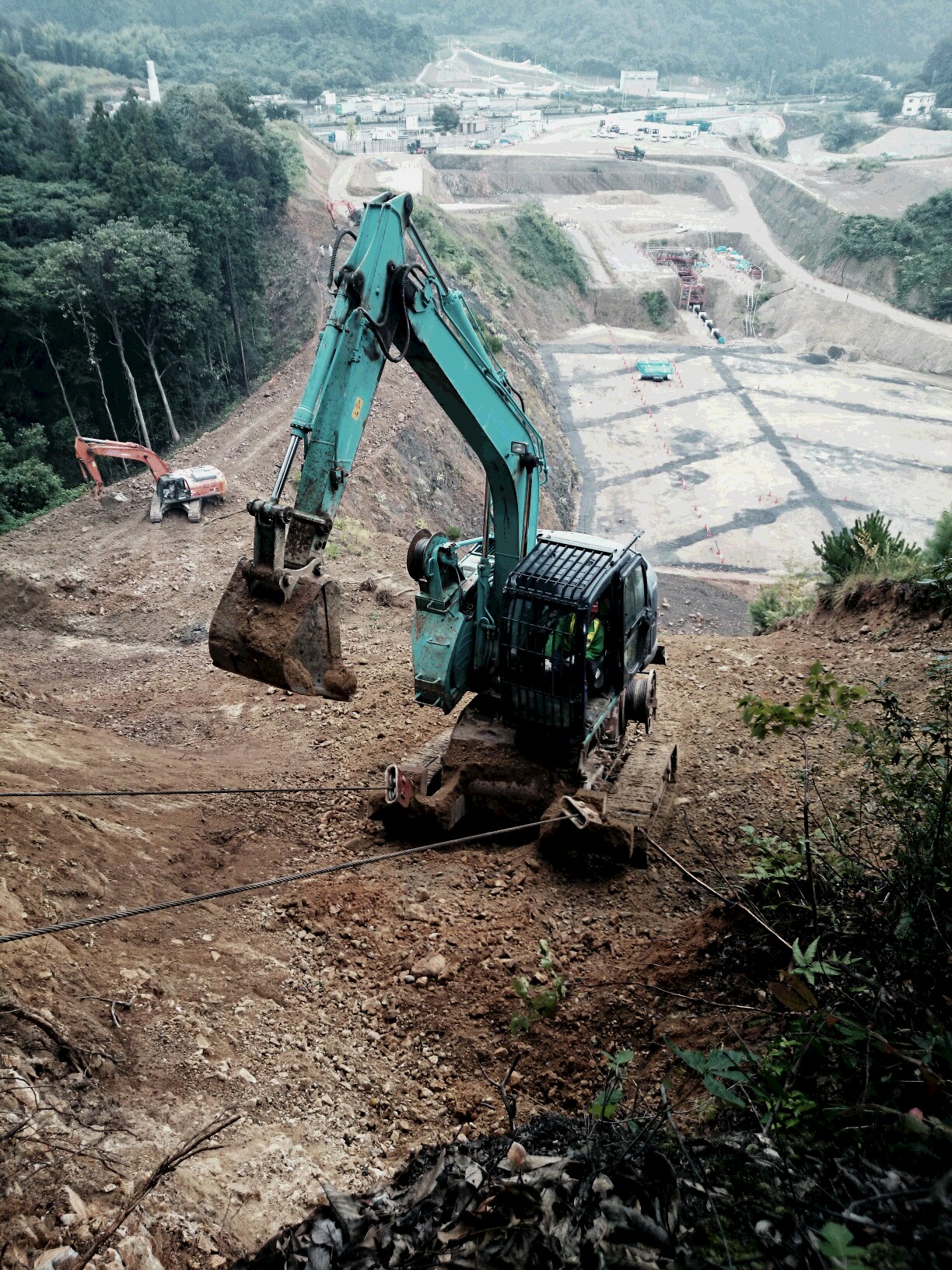

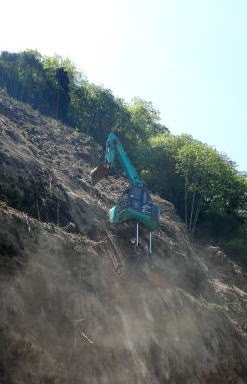

 左图是RCM06型号重机搭载铲斗的施工现场图,右图是RCM12型号重机搭载破碎吊杆时的现场施工图,装载了破碎杆的重机可以进行岩盘掘削,在极其不稳定的坡面上能够达到和在平路上一样的工作效率。


【RCM 01型 规格】

 区分  項目  规格
 机器总重量    1,650 kg
 机器尺寸  长(输送时最小)  5,200 mm
   高(输送时最小)  2,200 mm
   宽  1,000 mm/1,200 mm
 履带宽    200 mm
 性能  爬坡角度  0°~ 80°
   行驶速度  2.2 km/h
 引擎  输出功率  8.0 ps/2,000 rpm
 油圧装置  油圧泵流量  11.0 L/min×2
   最高使用压力  210 kg/m2
 挖掘机  铲斗容量  0.028立方米(JIS表示)
 铲尺寸    高度180 mm×宽1,000 mm
 主绞盘    动力型
 钢缆φ14 mm
 耐重11.6 t
 配件 破碎杆  100 kg 用
 其他    护头

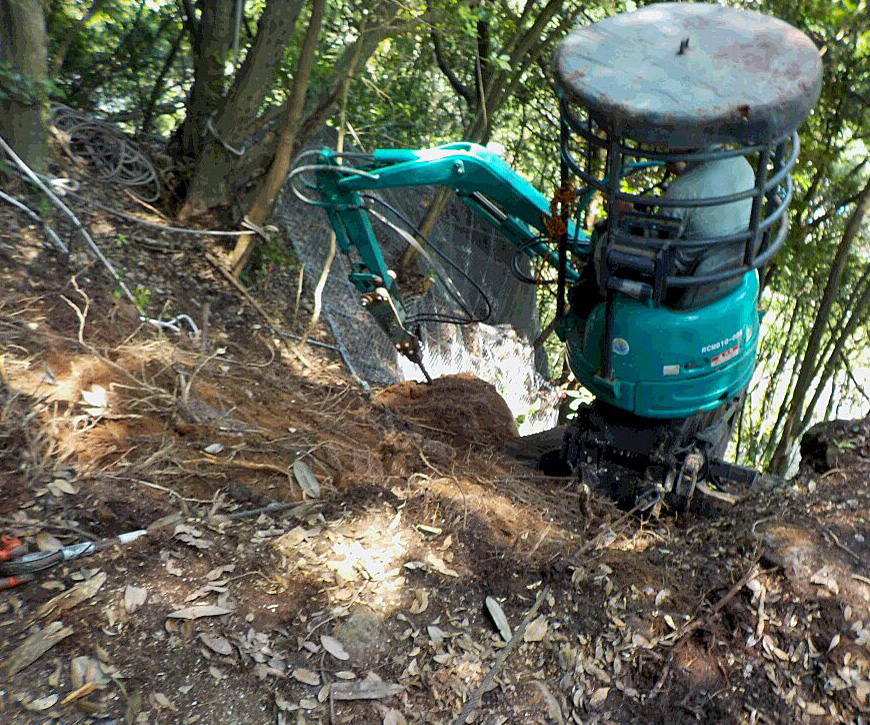

RCM01型施工现场









返回顶部


【RCM 03型 规格】

 区分  項目  规格
 机器重量    5,260 kg
 机器总重量    5,670 kg
 机器尺寸  长(输送時最小)  5,200 mm
   高(输送時最小)  3,030 mm
   宽  1,980 mm
 履带宽    300 mm
 性能  爬坡角度  0°~ 80°
   行驶速度  2.2 km/h
 引擎  形式  直接噴射式
   总排气量  1,429 cc
   输出功率  28 ps/2,550 rpm
 油圧装置  油圧泵  可变活塞式×2 变速杆一套×1
   油圧马达(走行) 活塞 式
   油圧马达(旋回)  活塞式
 挖掘机  铲斗容量  0.10立方米(JIS表示)
 0.16立方米(迷你表示)
 铲尺寸    高度350 mm×宽1,550 mm
 绞盘  主绞盘  动力型
 钢缆φ20 mm:UBIWRC6XFi(29)
 耐重 302 kN
   補助绞盘  动力型
 钢缆φ5 mm
 操作方法    手动(人力驾驶)
 无线电操纵
 配件  破碎杆  150 kg 用
 其他    护头

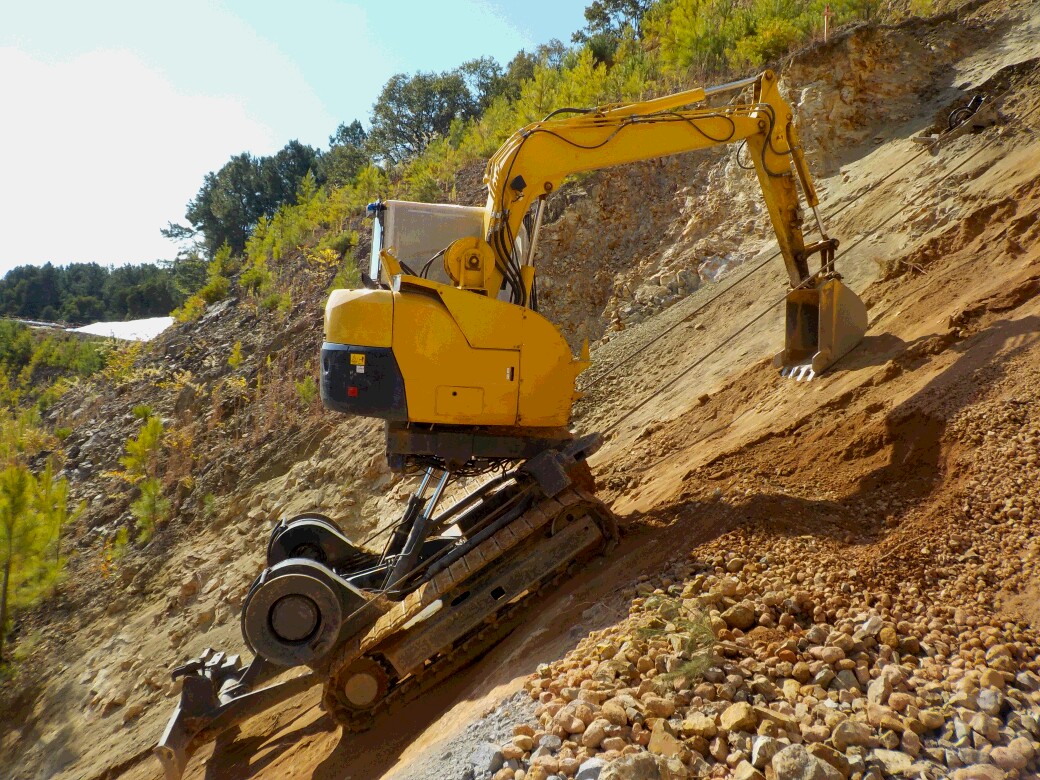

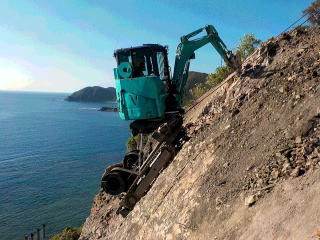

RCM03型の作業状況

返回顶部



【RCM 06型 规格】

 区分  項目 规格
  机器重量    8,700 kg
机器总重量    8,775 kg
  机器尺寸  长(输送時最小)  5,900 mm
   高(输送時最小) 3,080 mm
   宽  2,780 mm
   履带全长  2,900 mm
   转向轮中心间距离  2,235 mm
   履带中心间距离  2,330 mm
    履带宽  2,780 mm
 性能  爬坡角度  0°~ 80°
   行驶速度  0.6 km/h(登降坂時)/2.6 km/h(平地)
引擎  型式  4D102E型柴油发动机
   总排气量  3,920 cc
   输出功率  55 ps/1,750 rpm
 行驶装置  行驶装置形式  液压式履带驱动行驶装置
   液压马达  斜板式轴向柱塞马达
   减速机  游星式减速机
 绞盘  主绞盘  动力型
   油圧绞盘马达  液压齿轮马达 128 cc/rev
   減速机  遊星式減速机 減速比=1/74
   钢缆绳索规格  钢缆φ24 mm:UBIWRC6XFi(29)
 耐重45 kN
 回旋装置  液压
回旋马达
 油圧活塞马达(带有自動制动器)
   旋回装置型式  遊星式減速机+回旋轴承装置
 配件  铲斗容量  0.28立方米(旧JIS 0.25立方米)
   铲斗宽  650 mm
   最大挖掘半径  6,420 mm
   破碎杆  500 kg 用
   泵  斜板式可変容量泵
   定格出力  260 kg
 油圧安定装置  绞盘马达用  带有自动平衡气门和自动制动器装置
   行驶马达用  带有自动平衡气门和自动制动器装置
   各油圧气缸  先导止回阀
 操作方法    手动(人力驾驶)
 无线电操纵
 其他  支撑装置
 (上部施工機体的
 水平姿态保持)
 復動形油圧气缸
   破碎杆  宽2,320 mm×高さ470 mm

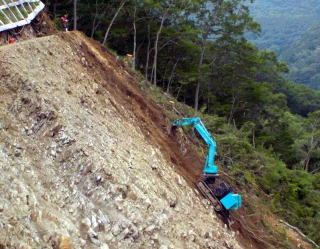

RCM06型现场施工图

返回顶部



【RCM 12型 规格】

 区分  項目  规格
  机器重量   19,900 kg
 机器总重量   20,000kg
 机器尺寸  长(輸送時最小)  9,000 mm
   高(輸送時最小)  3,340 mm
   宽  3,800 mm
   距离地面高度  314 mm
   履带全长  3,600 mm
   履带中心间距离  2,880 mm
    履带宽  500 mm
 性能  爬坡角度  0°~ 80°(无线电操作)
 0°~ 75°(无线电操作)
   行驶速度  0.6 km/h爬坡,下坡時)/3.4 km/h(平地)
 引擎  型式  4循环水冷4气缸
 双重中间冷却器,直接噴射式
 柴油
   总排气量  4,249 cc
   输出功率  69.2 ps/2,000 rpm(92.8 ps/2,000 rpm)
  行驶装置  行驶装置  液压式履带驱动行驶装置
   油圧走行モーター  可变容量轴向柱塞马达(2個)
   減速機  遊星式減速機
 绞盘  主绞盘  动力卷上・倒回型
   油圧绞盘马达  带有自动平衡气门和自动制动器装置
   减速机  游星式减速机
   钢缆绳索规格  钢缆φ33.5 mm:IWRC6XFi(29)特种
 耐重 858 kN
配件  铲斗容量  0.45立方米
   铲斗宽  880 mm
   最大挖掘半径  8,040 mm
  破碎杆  800 kg 用
 安定装置  绞盘马达用  带有自动平衡气门和自动制动器装置
   行驶马达用  带有自动平衡气门和自动制动器装置
   各油圧气缸 先导止回阀
 操作方法    手动
 无线电操纵
 其他  支撑装置  復動形液压气缸
    破碎杆  宽2,490 mm×高 573 mm

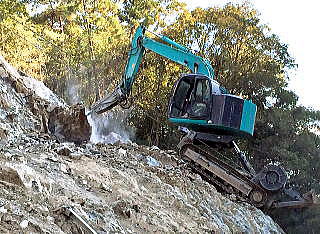

RCM12型号施工现场图
