高所法面掘削機による法面掘削工法

NETIS - 国土交通省新技術情報登録 KT-010076-V　　RCMのNETIS登録内容はこちら
北海道新技術情報登録 19991377
兵庫県新技術・新工法活用システム登録 040185
静岡県新技術・新工法活用システム登録 1216

在高处斜坡上进行切割，削平，挖掘，塑造，拔根，现有的砂浆（向水泥或者石灰里混入沙）或者混凝土方块框架拆除等工作时,在斜面上部的推定崩落线靠里的位置,设置拥有足够承受力的锚点.这个锚点和机器上固定好的钢缆组合起来进行作业。
   和以前使用人力在高处进行作业时高危险度的机器相比,本机器可以实现迅速而又安全的施工.在有可能出现落石,塌方,特别是在灾害现场时.可以使用无线电进行远距离操作从而很好的保障了施工的安全。

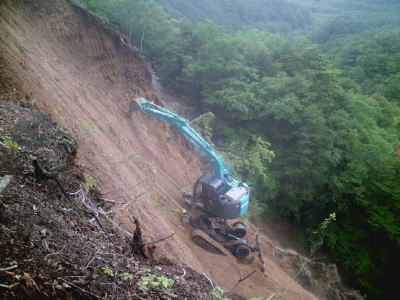

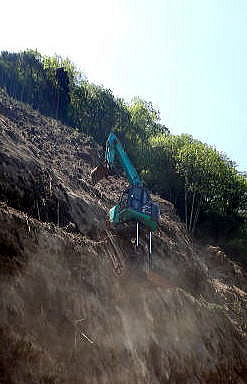

左写真はRCM 06型のバケットによる施工状況、右写真はブレーカーを装着したRCM12型の施工状況です。ブレーカを装着することで岩盤掘削工事にも対応できます。急で不安定な斜面でも通常のバックホウと同程度の能力で施工が可能です。
　　　　　　　　

【RCM 01型 仕様】

 区分  項目  仕様
 機械総重量 　  1,650 kg
 全体寸法  全長（輸送時最小）  5,200 mm
　  全高（輸送時最小）  2,200 mm
　  全幅  1,000 mm／1,200 mm
 トラックシュー幅 　  200 mm
 性能  登坂角度  0°～ 80°
　  走行速度  2.2 km/h
 エンジン  定格出力  8.0 ps／2,000 rpm
 油圧装置  油圧ポンプ流量  11.0 L/min×2
　  セット圧力  210 kg/平方センチメートル
 バックホウ  バケット容量  0.028立方メートル（JIS表示）
 ブレード寸法 　  高さ180 mm×幅1,000 mm
 主ウィンチ 　  動力巻き取り・巻き戻し型
 ワイヤー φ14 mm
 破断荷重 11.6 t
 アタッチメント  ブレーカー  100 kg 用
 その他 　  ヘッドガード付

RCM01型の作業状況

ページの先頭へ


【RCM 03型 仕様】

 区分  項目  仕様
 機械重量 　  5,260 kg
 機械総重量 　  5,670 kg
 全体寸法  全長（輸送時最小）  5,200 mm
　  全高（輸送時最小）  3,030 mm
　  全幅  1,980 mm
 トラックシュー幅 　  300 mm
 性能  登坂角度  0°～ 80°
　  走行速度  2.2 km/h
 エンジン  形式  直接噴射式
　  総排気量  1,429 cc
　  定格出力  28 ps／2,550 rpm
 油圧装置  油圧ポンプ形式  可変ピストン式×2 ギヤー式×1
　  油圧モーター（走行）  ピストン式
　  油圧モーター（旋回）  ピストン式
 バックホウ  バケット容量  0.10立方メートル（JIS表示）
 0.16立方メートル（ミニ表示）
 ブレード寸法 　  高さ350 mm×幅1,550 mm
 ウィンチ  主ウィンチ  動力巻き取り・巻き戻し型
 ワイヤー φ20 mm：UBIWRC6XFi（29）
 破断荷重 302 kN
　  補助ウィンチ  動力巻き取り・巻き戻し型
 ワイヤー φ5 mm
 操作方法 　  手動（搭乗運転）
 ラジコン
 アタッチメント  ブレーカー  150 kg 用
 その他 　  ヘッドガード付

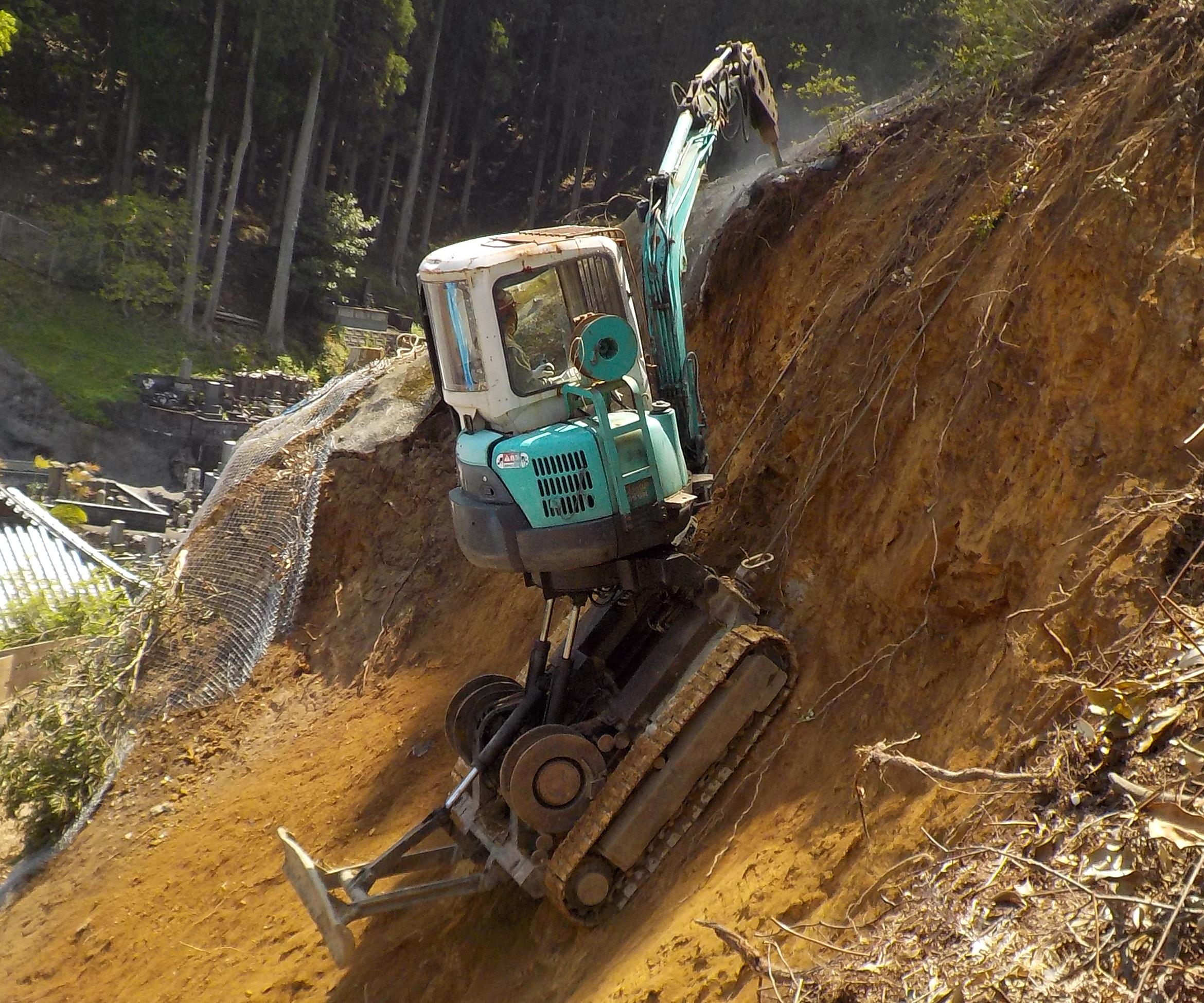

RCM03型の作業状況

ページの先頭へ


【RCM 06型 仕様】

 区分  項目  仕様
 機械重量 　  8,700 kg
 機械総重量 　  8,775 kg
 全体寸法  全長（輸送時）  5,900 mm
　  全高（輸送時） 3,080 mm
　  全幅（輸送時）  2,780 mm
　  クローラ全長  2,900 mm
　  タンブラ中心間距離  2,235 mm
　  クローラ中心間距離  2,330 mm
　  クローラ全幅  2,780 mm
 性能  登坂角度  0°～ 80°
　  走行速度  0.6 km/h（登降坂時）／2.6 km/h（平地）
 エンジン  型式  4D102E型ディーゼルエンジン
　  総排気量  3,920 cc
　  定格出力  55 ps／1,750 rpm
 走行装置  走行装置形式  油圧式クローラ駆動走行装置
　  油圧モーター  斜板式アシキャルピストンモーター
 （カウンタバランシングバルブ
 および自動ブレーキ機構付）
　  減速機  遊星式減速機
 ウィンチ  主ウィンチ  動力巻き取り・巻き戻し型
　  油圧ウィンチモーター  油圧ギヤモーター 128 cc/rev
 （カウンタバランシングバルブ
 および自動ブレーキ機構付）
　  減速機  遊星式減速機 減速比＝1/74
　  ワイヤーロープ仕様  ワイヤー φ24 mm：UBIWRC6XFi（29）
 破断荷重 445 kN
 旋回装置  油圧旋回モーター  油圧ピストンモーター（自動ブレーキ付）
　  旋回装置型式  遊星式減速機＋旋回ベアリング装置
 フロントアタッチメント  バケット容量  0.28立方メートル（旧JIS 0.25立方メートル）
　  バケット幅  650 mm
　  最大掘削半径  6,420 mm
　  ブレーカー  500 kg 用
　  ポンプ  斜板式可変容量ポンプ
　  定格出力  260 kg
 油圧安定装置  ウィンチモーター用  カウンタバランシングバルブ
 および自動ブレーキ機構付
　  走行モーター用  カウンタバランシングバルブ
 および自動ブレーキ機構付
　  各油圧シリンダー  パイロットチェックバルブ付
 操作方法 　  手動（搭乗運転）
 ラジコン
 その他  リフティング装置
 （上部作業機体の
 水平姿勢制御）		  復動形油圧シリンダー
　  ブレード  幅 2,320 mm×高さ 470 mm

RCM06型の作業状況

ページの先頭へ


【RCM 12型 仕様】

 区分  項目  仕様
 機械重量 　 19,900 kg
 機械総重量 　 20,000kg
 全体寸法  全長（輸送時最小）  9,000 mm
　  全高（輸送時最小）  3,340 mm
　  全幅（作業時）  3,800 mm
　  最低地上高  314 mm
　  クローラ全長  3,600 mm
　  クローラ中心間距離  2,880 mm
　  クローラ全幅  500 mm
 性能  登坂角度  0°～ 80°（ラジコン運転）
 0°～ 75°（ラジコン運転）
　  走行速度  0.6 km/h（登降坂時）／3.4 km/h（平地）
 エンジン  形式  4サイクル水冷4シリンダー
 インタークーラーターボ付直接噴射式
 ディーゼル
　  総排気量  4,249 cc
　  定格出力  69.2 ps／2,000 rpm（92.8 ps／2,000 rpm）
 走行装置  走行装置型式  油圧式クローラ駆動走行装置
　  油圧走行モーター  可変容量アキシャルピストンモーター（2個）
　  減速機  遊星式減速機
 ウインチ  主ウインチ  動力巻き取り・巻き戻し型
　  油圧ウインチモーター  カウンタバランシングバルブ
 および自動ブレーキ機構付
　  減速機  遊星式減速機
　  ワイヤーロープ仕様  ワイヤー φ33.5 mm：IWRC6XFi（29）特種
 破断荷重 858 kN
 フロントアタッチメント  バケット容量  0.45立方メートル（山積）
　  バケット幅  880 mm
　  最大掘削半径  8,040 mm
　  ブレーカー  800 kg 用
 安定装置  ウィンチモーター用  カウンタバランシングバルブ
 および自動ブレーキ機構付
　  走行モーター用  カウンタバランシングバルブ
 および自動ブレーキ機構付
　  各油圧シリンダー  パイロットチェックバルブ付
 操作方法 　  手動（搭乗運転）
 ラジコン
 その他  リフティング装置  復動形油圧シリンダー
　  ブレード  幅 2,490 mm×高さ 573 mm

RCM12型の作業状況
