RCMによるコンクリート壁面切削

高所法面掘削のために当社が独自開発したロッククライミングマシーン(RCM)に、アタッチメントとしてコンクリート壁面切削機を取り付けて施工します。
ダム堤体部のコンクリート斜面を登坂し、表面を 20~30 cm 程度、効率的にはつることができます。トンネル内壁面の場合は、増設回路のあるバックホウに当切削機をアタッチメントとして取り付けることにより、トンネル補修工事のはつりを行なうこともできます。
油圧式なので埃や騒音の発生を抑えることができます。

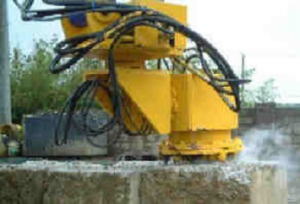

ロッククライミングマシーンRCM 06型にコンクリート壁面切削機を装着することにより、ダムなど傾斜のある壁面でのはつり作業を効率的に行なうことができます。

コンクリート壁面切削機を RCM 06型に装着した状態です。

【RCM 06型 仕様】

 区分  項目  仕様
 機械重量    8,700 kg
 全体寸法  全長(回送時)  6,000 mm
   全高(回送時)  3,080 mm
   全幅  2,780 mm
   最低地上高  400 mm
   クローラ全長  2,900 mm
 走行性能  登坂角度  0°~ 80°
   走行速度  0.6 km/h(登降坂時)/2.6 km/h(平地)
 エンジン  型式  4D102E型ディーゼルエンジン
   総排気量  3,920 cc
   定格出力  55 ps/1,750 rpm
 走行装置  走行装置形式  油圧式クローラ駆動走行
   油圧モーター  斜板式アシキャルピストンモーター
 ウィンチ  主ウィンチ  動力巻き取り・巻き戻し型
   減速機  油圧ギアモーター
   ワイヤーロープ仕様  IWRC6×Fi(29) 特殊φ25
 旋回装置  油圧旋回モーター  油圧ピストンモーター
   旋回装置型式  遊星式減速機


【コンクリート壁面切削機 仕様】

 項目  仕様
 形式  油圧式回転モーター 帝人 GM18
 全長  1,200 mm
 全高  900 mm
 全幅  500 mm
 重量  250 kg
 回転数  60 rpm
 コンクリートビット  20 本
 首振り角度  上下左右とも 360°
壁面切削について、もっと詳しく知りたい方はお気軽にお問合せください
