ドローンを利用した施工管理システムの確立

ドローンを活用した地形の３D解析システムを導入することで、より効率的な施工の実現を目指しています。


大空を舞うドローンは工事の世界を変える		 　本公司进行的3D 解析主要是施工前和施工后对斜坡进行拍摄之后使用专用的软件来进
行分析。为了能够准确的掌握挖掘过后土量是我们一开始的目的。
计算时的土量和实际挖掘过后的土量来进行比较是有好处的，近年我们专心致力于此类的研
究。
但是，本公司进行的工程地点多是在比较险峻而又地形复杂的高处斜坡上，想要拍摄到施
工现场的全体影像的照片是非常困难的事。
于是我们引进了在多个领域能够发挥巨大力量的无人机，既可以进行高画质拍摄，也可以
利用无人机自带的高性能照相机来进行空中拍摄从而准确的分析现场情况。
还有，我们考虑根据无人机的拍摄可以准确的掌握每日工作量这一优点，今后在施工管理
的层面上也希望大力引进此技术。
现在，根据法令人口密集地和飞机场的周边是禁止无人机飞行的。本公司已经向东京航空
局递交了申请，被允许在日本全国进行飞行以及从事与无人机有关的工程项目

【ドローンと３Ｄ解析ソフトを活用して可能なこと】
①距離の測定
　三次元的に設定した点（任意に設定する測定の基準）の間の距離・長さを測定できます。
②面積を求める
　対象物の表面積が計算できるので、施工前と施工後の面積を比較すれば掘削土量が分かります。
③等高線を作成する
④断面図を作成する
　その他にも、装備されている高性能カメラを利用して、従来では考えられなかったアングルから写真撮影できることから、施工計画立案の段階での調査写真の撮影や、施工状況の進捗状況の写真撮影など様々な利用が可能です。


【ドローンを活用して行う３D解析】

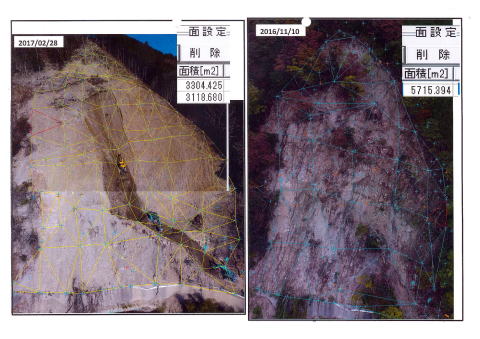

◀ドローンで 撮影した写真に解析ポイントを打ち込んでいく。ドローンなら施工範囲が広い現場でも容易に現場の全体写真が撮影できる。

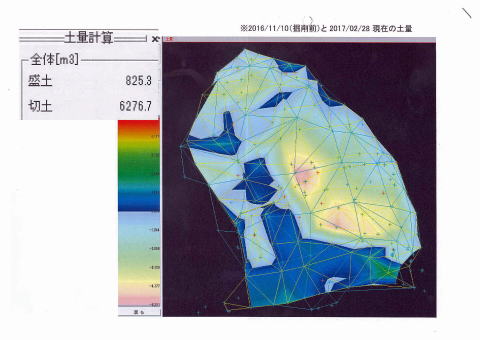

 ◀解析ソフトによって計算することで、掘削した土量が正確に把握できる。
