高处斜坡无脚手架工作法，斜面上部的锚点和施工机体用钢缆连接从而充分确保了在斜面上施工的安全。因此，斜面上的锚点成为了可以支撑施工中的机体的必要条件。
锚点的设置
关于支撑机器的锚点设置，考虑到全体现场和设置部周边的倾斜角，工程的规模，施工期间等，从下面5 种种来选择。

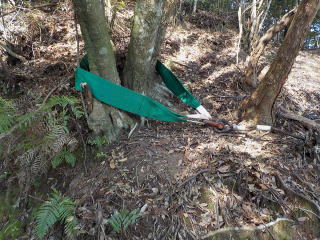

①使用树木作为锚点
②埋入锚点
③混凝土锚点
④使用了固定螺栓的锚点
⑤重量调换锚点（使用重型机器作为锚点）
中其中使用最频繁的是用树木来作为锚点，另外，锚点一定要设置两处，这是为了让施工机器能够搭载两台绞车。
锚点的强度

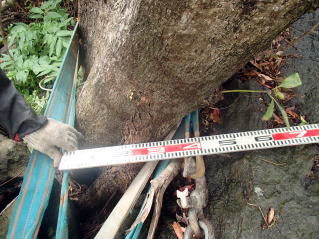

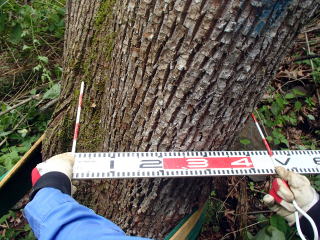

那么，锚点是如何被选择的呢，比如，使用树木作为锚点的情况下，选择能够支撑机体牢固的树是必要的。检查树干的粗细来选择最合适的树木。
这个树木作为锚点要进行相对强度的评测，在这个测试中，算出施工机体的最大重量，使用临时锚点来支撑比实际施工时机体最大重量以上的重量来进行测试，通过这个测试保证了施工的安全性，从而选出作为锚点最为合适的树木。

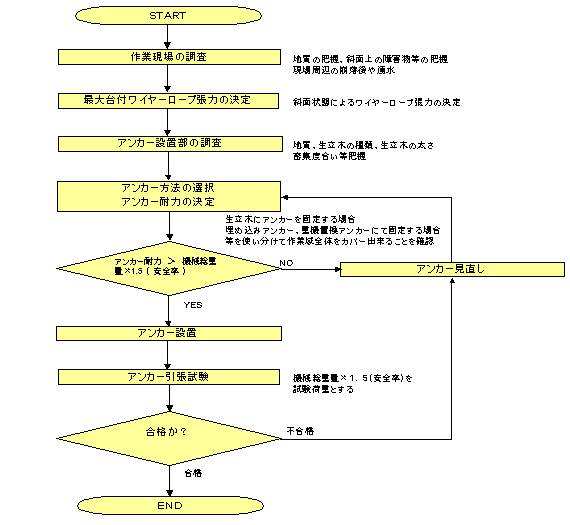

適切なアンカーを設置するためには、作業条件、地盤条件、アンカー耐力などを十分に考慮する必要があります。作業手順は下の図に示した通りです。
为了能够在急倾斜的坡面上进行施工，在斜面上部的推定崩落线靠里的位置设置锚点是前提条件。
一般的坡面坍塌经常发生在坡面的剪短保持力超过了坡面能够承受重量的极限的时候，通常情况多发于坡面的表层，即坡面的3 到5 米处。这个位置来作为「推定崩落线」，在这种情况下，推定崩落线靠里指的是「从斜面的角部到推定崩落线数倍的距离靠里的位置」。
A 了解地质
首先，重要的是掌握施工现场的地质有三个要点
①确认现场的地质是土，沙，砂石，红黏土，砂岩，花岗岩还是混合了多种石头和岩石的地质。
②是干燥的地质还是富含较多水分的地质。
③确认施工坡面上的岩石，沙土的分布状态，大小，以及是否含有较多的水分。
根据不同的地质，施加在锚点和钢缆上的张力也会随之变大这一点在设置锚点是是必须要考虑到的。此外，在施工现场如果有崩塌的痕迹和地下水上涌的情况，这会使地质的强度下降，这一点是必须要注意到的。
B 坡面的程度
从斜坡下部确认施工坡面是一个什么样的坡面，充分考虑到坡面的角度不同锚点和钢缆所承受的张力也会随之变化这一点
C 了解坡面上的障碍物
关于施工坡面上的障碍物，突起的岩石，断坡，不管大小一定要充分的了解。因为这关系到会不会妨碍钢缆正常工作的问题。
ワイヤーロープの安全性も、この工法の大切なポイントです。安全を示す指標に安全率があります。この安全率には、静止荷重に対するものと、加速度や屈曲荷重まで加えた総荷重に対するものとがあります。
ロープの用途によって必要な安全率は法規で定められています。下の表はワイヤーロープの用途別安全率を示したものです。

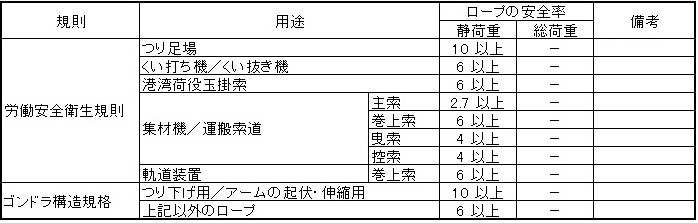

【資料】法規によるロープの用途別安全率
上記の表に掲載した法規を踏まえて、斜面上の作業機体を保持するためのワイヤーロープ1本あたりの安全率を以下の通りとします。
施加在钢丝绳上的拉力是随着倾斜坡度而变化的。算出现场的倾斜坡度是基本工作，从而使用强度相对应的钢丝绳。
アンカー設置箇所の調査のポイントは主に以下の３点です。
因为要确保施工中机器的安全所以我们会使用不同类型的锚点。从信赖度和设置的难易度的角度来考虑，会在以下5 种锚点类型中选择最合适的锚点。
①使用树木作为锚点
②埋入锚点
③混凝土锚点
④使用了固定螺栓的锚点
⑤重量调换锚点（使用重型机器作为锚点）
首先作为后补会使用天然树木锚点，再合适的地点如果有足够强度的树木的话，就能够设置最经济的锚点。现场如果没有合适的树木的话，我们就会探讨在地质较软容易挖掘的地方使用嵌入锚点这一法案。
嵌入锚点是在斜坡上方设置锚点的地方埋入圆木来作为锚点来使用。根据周边的情况和土质的软硬也会出现使用混凝土锚点和螺栓锚点的情况。同时，也有一种使用重型机器来作为锚点方法。当然，根据设置的方法不同所花费的费用也会随之变化。
确认施工现场的状况以及选择最合适的设置锚点的方法，这对于实现安全，高效率，性价比高的施工是很有帮助的。
|
||||

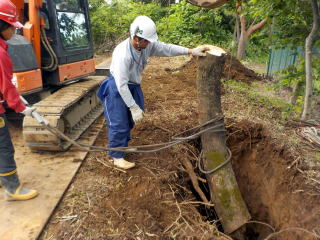

如果在现场没有合适的树木的情况下，我们会在土中埋入圆木来作为嵌入锚点来使用。
 |
| 埋込アンカーの設置状況 |
使用固定螺栓锚点指的是，把钢制固定螺栓插入岩盤里来作为锚点，这种方法只有在岩盤
土质时才能使用。
 |
|

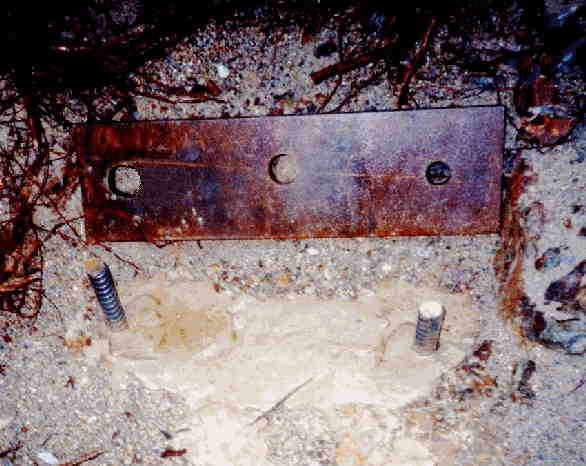

| ロックボルト使用アンカーの設置例 |

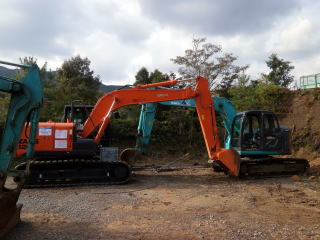

如果没有合适的树木来作为锚点的情况下，我们会使用大重量的重型机器来作为锚点，但是，为了能够让重型机器有足够的空间进行停车，就必须要有一条通往停车地的路。让挖掘机或推土机远离坡面，停在稳定的地面上，把排土板或者铲斗嵌入地里固定好作为锚点来使用。
 |
 |

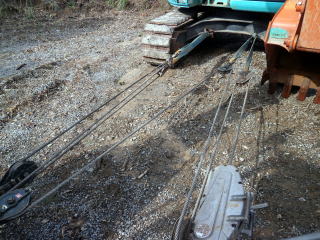

| 重機を使用した重量置換アンカーの設置状況 | |
被选择的锚点在使用之前会用拉力测试机来进行测试，确认其具备充分的耐力和能够承受一定强度拉力。比如，确认使用树木锚点时地基或者树桩有无异常，如果是嵌入锚点的话锚点上部的地基有无异常等。
根据测试的结果来完成拉力强度测试报告书。
 |
 |

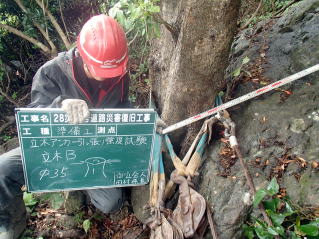

| 写真は生立木アンカーの引張試験の様子です。充分な太さの樹木を選び、実際に工事中にかかる以上の負荷をかけて安全性を確かめます。 |
|
