高所切取・切崩機による高所切取・切崩工法

在进行土木工程时,比如高处切割削平，拔根，剥离现有的砂浆（向水泥或者石灰里混入沙）,和混凝土等方面使用了本公司研发的重型机器进行施工.这种重型机器使用可伸缩的吊杆取代了传统的反铲挖掘机的吊杆,并且在最前端安装了铲斗.
利用可伸缩的吊杆和可以回转的铲斗可以轻松将原有的技术所达不到的高处石块铲落.
正是因为安装了这种吊杆配件,从而可以进行剥离现有的砂浆和混凝土,拆除混凝土方块框架,挖掘软岩等工程.

【TBM 15型 仕様】

 項目  仕様
 機械重量  7,700 kg
 機械総重量  8,000 kg
 全長  8,100 mm
 全幅  2,170 mm
 全高  2,850 mm
 シュー幅  400 mm
 登坂角度  25°
 走行速度  2.5 km/h
 型式  直接噴射式
 総排気量  2,350 cc
 定格出力  57 ps
 油圧ポンプ形式  2連型ギヤポンプ
 油圧モーター（走行）  ピストン式
 油圧モーター（旋回）  ピストン式
 バケット容量  0.09 立方メートル



ページの先頭へ


【TBM 22型 仕様】

 区分  項目  仕様
 ベースマシーン 　  コベルコ SK120型（500m/m グローザーシュー）
 アタッチメント  テレスコブーム型  最大ブーム長 22 m
 アーム長 1.3 m
 バケット容量 0.049立方メートル
 寸法  回送姿勢時  全長 11.42 m
 全高 2.70 m
 全幅 2.49 m
 重量  機械重量  17,780 kg
 性能  バケット掘削力  2.8 t（油圧 200kg/c㎡）
　  テレスコ引込力  4.5 t（油圧 150kg/c㎡）水平、堅土上の場合
　  テレスコ押込力  0.0 t（油圧 150kg/c㎡）水平、堅土上の場合
　  バケット容量  0.049立方メートル
 作業範囲  最大掘削高さ  24.5 m
　  最大掘削半径  22.5 m（アウトリガー使用）
　  最小傑作高さ  0.0 m
 その他 　  クローラ前進側アウトリガー付
　 　  作業半径をオーバーするとブザー鳴動
　 　  ブーム角度計付
　 　  エレベータ上昇時ランプ点灯
 エレベータ上昇時ドア開放でブザー鳴動

ページの先頭へ


【TBM 31型 仕様】

 区分  項目  仕様
 ベースマシーン 　  SK200LC
 仕様  ブーム長  31.0 m
　  アーム長  1.73 m
　  バケット容量  0.25 立方メートル
　  機械総重量  28,800 kg
 能力  形式  360°旋回能力型
　  掘削力  バクット 3.6 t
 アーム 2.8 t
 ブーム（リフト）×3M 20.0 t
 No.2 ブーム 押力 11.0 t／引力 6.0 t
 No.3 ブーム 押力 8.0 t／引力 5.5 t
 No.4 ブーム 0.0 t
 寸法  機械全体 長さ  12,990 mm
　  機械全体 高さ  3,250 mm
　  機械全体 幅  2,800 mm
　  クローラ幅 張出し時  3,360 mm
　  クローラ幅 縮小時  2,680 mm
 作業範囲  作業半径  26.6 m
　  作業高さ  37.1 m
　  掘削深さ  0.5 m
 その他  安全装置  作業半径オーバー警報装置
　 　  ブーム角度計付
　 　  エレベータUP警報装置付
 ・エレベータ上昇時ランプ点灯
 ・エレベータ上昇時ドア開放でブザー鳴動

ページの先頭へ

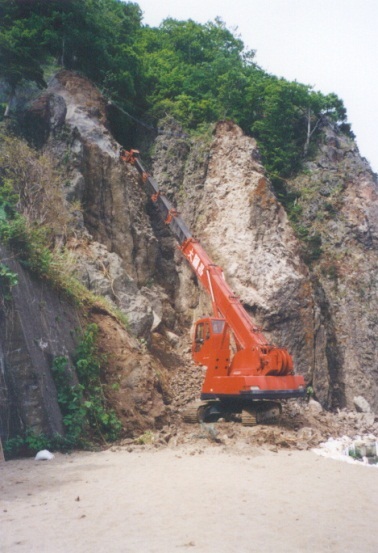

【TBM 45型 仕様】

 項目  仕様
 機械重量  42,000 kg
 機械総重量  42,100 kg
 全長  13,520 mm
 全幅  3,200 mm
 全高  3,320 mm
 シュー幅  700 mm
 登坂角度  25°
 走行速度  2.5 km/h
 型式  直接噴射式
 総排気量  12,670 cc
 定格出力  230 ps
 油圧ポンプ形式  3連型ギヤポンプ
 油圧モーター（走行）  ピストン式
 油圧モーター（旋回）  ピストン式
 バケット容量  0.30 立方メートル
 アタッチメント重量  800 kg
